浅谈UI树的结构设计

UI树是很多UI框架中使用的底层数据结构，这种结构容易理解，维护起来也比较方便。下面我会简单说明一下UI树的设计和我的理解。

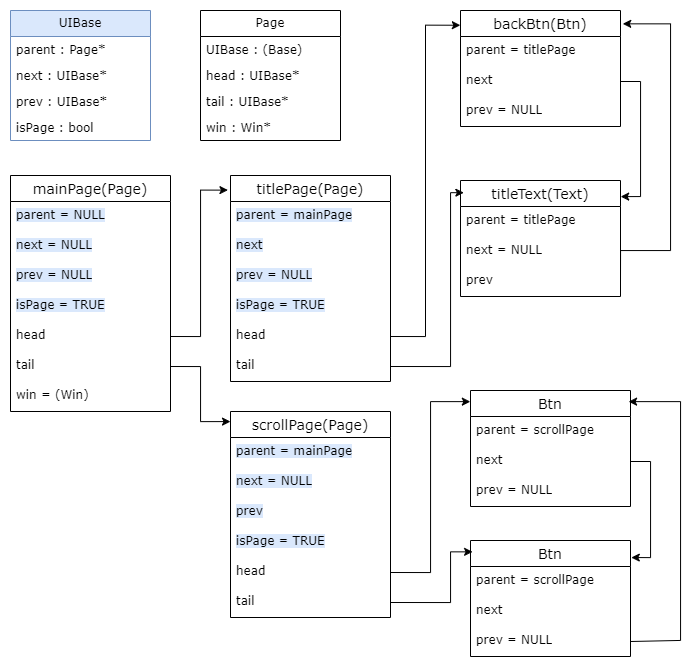

UI树指针结构图

这是一个 Page 内包含有 Btn、Img、Text 的情况：

Page 通过双向链表存储子控件
因为 Page 也继承自 UI，所以 Page 也有 parent、prev、next，因此 Page 也可以嵌套。

可见，UI树和其他树状数据结构（如DOM树）并没有本质的区别：

每个节点都有 parent 指针指向父节点
Page 节点有 head/tail 指针管理子节点链表
兄弟节点通过 next/prev 形成双向链表

只看图片可能没有办法体会UI树设计的优势，下面我们来展开说明。

渲染自动化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
// 伪代码
void renderLoop() {
    while(true) {
        // 遍历所有窗口
        for(Win* win = winList; win; win = win->next) {
            if(win->isShow) {
                // 递归渲染窗口的UI树
                renderPage(win->mainPage);
            }
        }

        // 刷新屏幕
        GPU_flush();
    }
}
void renderPage(Page* page) {
    if(!page || !page->isShow) return;

    // 遍历Page的所有子控件
    for(UIBase* ui = page->head; ui; ui = ui->next) {
        if(ui->isShow) {
            // 根据类型渲染
            switch(ui->UIType) {
                case BtnType:   renderBtn((Btn*)ui); break;
                case ImgType:   renderImg((Img*)ui); break;
                case TextType:  renderText((Text*)ui); break;
                case PageType:  renderPage((Page*)ui); break;  // 递归
                // ...
            }
        }
    }
}

如上，只需要在框架中实现一个主渲染循环（通常用定时器或者主循环处理），就可以把渲染的过程自动化。开发者只需要关注控件是如何被组织到UI树中的即可，不用每写一个控件，都去关心它是如何被渲染的。

一个更大的优势是，如果你打算实现一些基于现有的 GPU图元组成的新控件，你只需要在框架层进行组合，UI树+渲染循环会帮你自动处理好这个组合空间的渲染，让你可以专注于其他控件逻辑的实现。

层次化

内存管理简单，符合逻辑直觉：比如删除某个 Page 的时候，只要把其作为根节点的树递归释放即可。

这个释放算法和常用的树删除节点算法非常类似，大多数程序员都能轻松读懂。

批量操作方便，子节点会继承效果

坐标跟随：子控件使用相对坐标，这样当移动父节点的时候，子节点也会自动跟随。
效果继承：同样的，给父节点设置效果，如透明度，子节点也能方便地跟随。
显示控制：显示/隐藏也同样如此，只需要在渲染循环中跳过设置为 hide 的节点及其子节点，就可以做到隐藏根节点，其子节点全部自动隐藏。

这个优势会在实现动画效果的时候也被发挥出来，只要对某个节点施加动画，其子节点都可以被递归地施加同样的动画。
